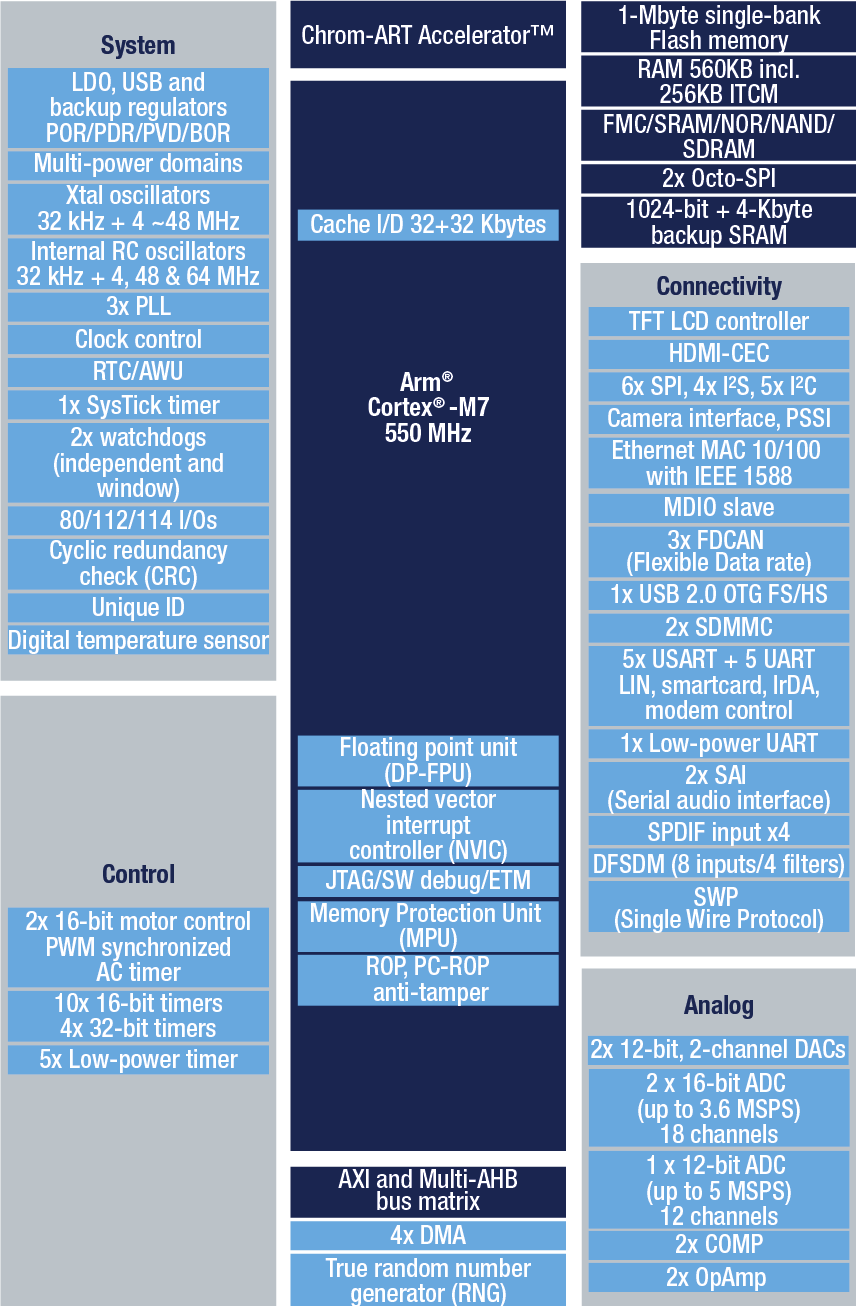

| 항목 | STM32H743ZI | STM32H723ZG |
| 프로세서 속도 | 400 MHz | 550 MHz |
| 프로세서 유형 | Cortex-M7 | Cortex-M7 |
| DSP 및 FPU | 내장 | 내장 |
| 플래시 메모리 | 2 MB | 512 KB ~ 1 MB |
| SRAM | 1 MB | 512 KB |
| 명령어 캐시 | 128비트 | 64비트 |
| USB 인터페이스 | USB OTG 인터페이스 포함 | USB Type-C 인터페이스 포함 |
| SDMMC 인터페이스 | 3개의 인터페이스 포함 | 제공되지 않음 |
| CAN 인터페이스 | 2개의 인터페이스 포함 | 1개의 인터페이스 포함 |
| I2C 인터페이스 | 3개의 인터페이스 포함 | 2개의 인터페이스 포함 |
| SPI 인터페이스 | 3개의 인터페이스 포함 | 3개의 인터페이스 포함 |
| USART 인터페이스 | 3개의 인터페이스 포함 | 2개의 인터페이스 포함 |
| UART 인터페이스 | 1개의 인터페이스 포함 | 1개의 인터페이스 포함 |
| SPDIF 인터페이스 | 1개의 인터페이스 포함 | 1개의 인터페이스 포함 |
| HDMI-CEC 인터페이스 | 1개의 인터페이스 포함 | 제공되지 않음 |
| Ethernet MAC 인터페이스 | 1개의 인터페이스 포함 | 1개의 인터페이스 포함 |
| OctoSPI 인터페이스 | 제공되지 않음 | 제공됨 |
| Dual Quad-SPI 인터페이스 | 제공되지 않음 | 제공됨 |
| 가격 | 더 비쌈 | 더 저렴함 |

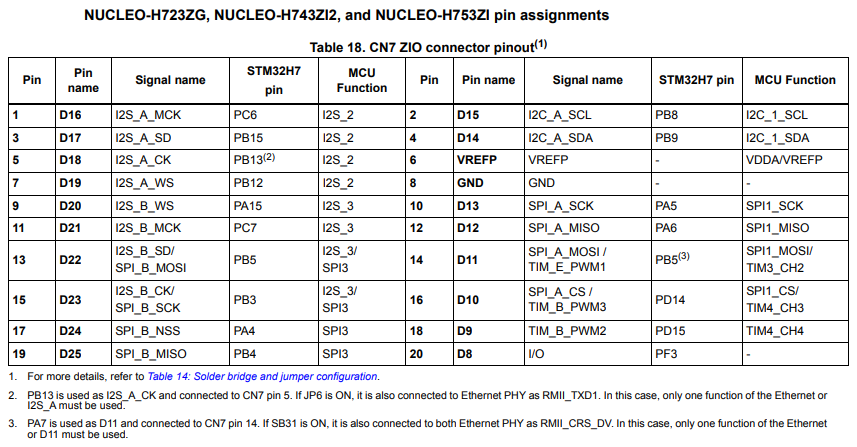

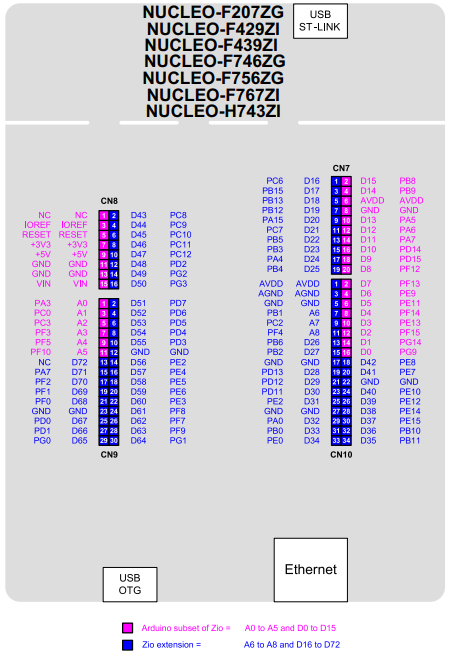

NUCLEO-H743ZI2와 NUCLEO-H723ZG의 핀맵 비교표는 다음과 같습니다.
| 핀 번호 | NUCLEO-H743ZI2 | NUCLEO-H723ZG |
| PA0 | ADC1_IN0 | ADC3_IN0 |
| PA1 | ADC1_IN1 | ADC3_IN1 |
| PA2 | ADC1_IN2 | ADC3_IN2 |
| PA3 | ADC1_IN3 | ADC3_IN3 |
| PA4 | ADC1_IN4 | ADC3_IN4 |
| PA5 | ADC1_IN5 | ADC3_IN5 |
| PA6 | ADC1_IN6 | ADC3_IN6 |
| PA7 | ADC1_IN7 | ADC3_IN7 |
| PA8 | - | USART1_TX |
| PA9 | USART1_TX | USART1_RX |
| PA10 | USART1_RX | USART1_TX |
| PA11 | - | USART1_CTS |
| PA12 | - | USART1_RTS |
| PA13 | SWDIO | SWDIO |
| PA14 | SWCLK | SWCLK |
| PA15 | - | USART2_TX |
| PB0 | ADC1_IN8 | ADC3_IN12 |
| PB1 | ADC1_IN9 | ADC3_IN11 |
| PB2 | - | - |
| PB3 | - | USART2_RX |
| PB4 | - | USART3_TX |
| PB5 | - | USART3_RX |
| PB6 | - | USART1_TX |
| PB7 | - | USART1_RX |
| PB8 | - | I2C1_SCL |
| PB9 | - | I2C1_SDA |
| PB10 | I2C2_SCL | - |
| PB11 | I2C2_SDA | - |
| PB12 | - | SPI2_NSS |
| PB13 | SPI2_SCK | SPI2_SCK |
| PB14 | SPI2_MISO | SPI2_MISO |
| PB15 | SPI2_MOSI | SPI2_MOSI |
| PC0 | ADC123_IN10 | ADC3_IN10 |
| PC1 | ADC123_IN11 | ADC3_IN11 |
| PC2 | ADC123_IN12 | ADC3_IN12 |
| PC3 | ADC123_IN13 | ADC3_IN13 |
| PC4 | ADC12_IN14 | ADC3_IN14 |
| PC5 | ADC12_IN15 | ADC3_IN15 |
| PC6 | - | USART6_TX |
| PC7 | - | USART6_RX |
| PC8 | - | USART6_CK |
| PC9 | - | USART3_RX |
| PC10 | - | USART3_TX |
| PC11 | - | USART3_CK |
| PC12 | - | SDMMC1_CK |
| PD0 | - | - |
| PD1 | ||
| https://estore.st.com/en/nucleo-h743zi2-cpn.html | https://estore.st.com/en/nucleo-h723zg-cpn.html |
